 Xsara sport n°115 la suite nouveau proprio

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3 ... 7, 8, 9, 10, 11  Suivant
AuteurMessage
king_george
ModérateurModérateur
avatar

Masculin Nombre de messages : 4451
Age : 23
Ville : Lorient
Date d'inscription : 09/09/2013

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Mer 23 Avr 2014, 18:54

D'accord ^^. Je pourrais peut être t'aider. Un petit brainstorming quoi ^^

___________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Mer 23 Avr 2014, 18:57

Voila en quelque sorte
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 13:53

petite photo de récupération de +12V dans la portière cotés conducteur
sur le faisceau
* fil gris : +12V ouverture
*fil orange : +12V fermeture

" />
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
king_george
ModérateurModérateur
avatar

Masculin Nombre de messages : 4451
Age : 23
Ville : Lorient
Date d'inscription : 09/09/2013

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:22

Tu t'es branché sur le moteur de fermeture?

A ta place j'éviterais les petites pinces bleues, il y a eu des cas ou elles prennent feu.

___________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:23

comment elles peuvent prendre feu?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
teambooster18
ModérateurModérateur
avatar

Masculin Nombre de messages : 8500
Age : 31
Ville : 18 la cambrousse
Date d'inscription : 15/03/2011

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:26

ok mais ces quelle fil du rétro que tu a mit dessus ?

il suffi donc de repiquer 2 fils du rétro sur le moteur de fermeture ?

___________________________________________
Mon 406 Coupé V6
Topic 1
Mon EX exclusive hdi110 ~125ch ph3
topic 1 topic 2 topic 3
Mon EX vts 1.8 16v ph1
topic 1 et unique
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:26

je suis en train de te faire les explications du câblage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
king_george
ModérateurModérateur
avatar

Masculin Nombre de messages : 4451
Age : 23
Ville : Lorient
Date d'inscription : 09/09/2013

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:27

En cas de surcharge. Enfin, c'est ce qu'on m'a dit, donc j'en ai jamais utilisé.

___________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
teambooster18
ModérateurModérateur
avatar

Masculin Nombre de messages : 8500
Age : 31
Ville : 18 la cambrousse
Date d'inscription : 15/03/2011

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:27

ok, les pince bleu jamais entendu que sa prener feu mais sa coupe les cable a force

___________________________________________
Mon 406 Coupé V6
Topic 1
Mon EX exclusive hdi110 ~125ch ph3
topic 1 topic 2 topic 3
Mon EX vts 1.8 16v ph1
topic 1 et unique
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:27

non non sa serait bien trop facile malheureusement moi j'ai mis des relais temporisé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:29

je ne vois pas comment sa peut couper les câbles sa ne bouge pas et si sa les coupes je le souderais comme sa plus de problèmes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
teambooster18
ModérateurModérateur
avatar

Masculin Nombre de messages : 8500
Age : 31
Ville : 18 la cambrousse
Date d'inscription : 15/03/2011

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:30

ok j'attend toute les explication pour brancher sa alors

___________________________________________
Mon 406 Coupé V6
Topic 1
Mon EX exclusive hdi110 ~125ch ph3
topic 1 topic 2 topic 3
Mon EX vts 1.8 16v ph1
topic 1 et unique
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
king_george
ModérateurModérateur
avatar

Masculin Nombre de messages : 4451
Age : 23
Ville : Lorient
Date d'inscription : 09/09/2013

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 14:33

Les relais temporisés c'est une bonne idée je trouve.

___________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
puma
Xsariste Medaillé
Xsariste Medaillé
avatar

Masculin Nombre de messages : 29404
Age : 43
Ville : warloy baillon , 80300 picardie
Date d'inscription : 07/08/2007

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 15:29

sa sert a quoi un relai temporisés ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 15:30

pour temporiser le temps d'ouverture des rétros
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
puma
Xsariste Medaillé
Xsariste Medaillé
avatar

Masculin Nombre de messages : 29404
Age : 43
Ville : warloy baillon , 80300 picardie
Date d'inscription : 07/08/2007

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 15:32

ok d'accord avec sa tu un temps ouverture et fermeture .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 15:35

voila exactement sinon tes moteurs vont forcer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
king_george
ModérateurModérateur
avatar

Masculin Nombre de messages : 4451
Age : 23
Ville : Lorient
Date d'inscription : 09/09/2013

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 16:14

Et les explications alors? ^^

___________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 18:16

Montage rétro électrique xsara

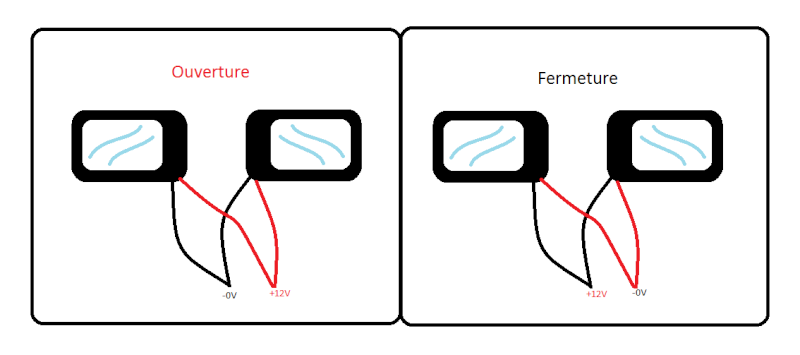

Fonctionnement :

Les rétroviseurs fonctionnent avec deux fils
Un +12V et une masse qui s’alterne celons l’ouverture et la fermeture

" />


Les besoins :
2 relais temporisés :
                                 Pour ma part j’ai acheté 2 relais FINDER 80.01
                                 Un pour l’ouverture et un pour la fermeture
2 relais classique :
                                 Pour doubler les sorties de mes relais temporisé
Un porte fusible :
                                 Pour protéger toute l’installation



" />


Le câblage :
• Alimenté vos 2 relais temporisé normalement (+12V, masse)
• Les 2 fils de commande de vos relais tempo sont les fils d’ouverture et de fermeture des portes (+12V,fil gris et fils orange) sur        phase 2
• Vos 2 relais temporisé gèreront chacun 1 relais classique a double sortie par l’apparition d’alimentation qui eux 2 transmettront du +12V et masse dans un sens et de la masse et +12V

" />

" />

il me reste 2 problèmes a régler:
*si une porte est mal fermée alors la voiture se ferme puis se ré-ouvre donc les 2 relais s'active donc sa fait pété mon fusible
*si je veux me fermé dans ma voiture en roulant je ferme mes rétroviseurs

donc je vais regarder pour corriger ces problèmes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 18:24

tous ce petit paquet de relais et de connectique donne ceci :

[img][/img]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 18:28

tous sa loger dans l'accoudoir centrale

[img][/img]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
king_george
ModérateurModérateur
avatar

Masculin Nombre de messages : 4451
Age : 23
Ville : Lorient
Date d'inscription : 09/09/2013

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 18:30

ça fait un certain investissement et reste 2 problèmes.
Je vais y reflechir pour le faire à moins chèr et sans les deux soucis Smile

___________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 18:31

tu ne pourras pas faire autrement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
king_george
ModérateurModérateur
avatar

Masculin Nombre de messages : 4451
Age : 23
Ville : Lorient
Date d'inscription : 09/09/2013

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 18:38

Si si, j'ai une idée niquel, faut juste que je trouve le bon relais.
Je suis en train de faire mon schéma.

___________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Vince42
Membre
Membre


Masculin Nombre de messages : 148
Age : 28
Ville : VEAUCHE (42)
Date d'inscription : 18/02/2014

MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio   Sam 26 Avr 2014, 18:39

tu me feras voir sa je suis preneur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Xsara sport n°115 la suite nouveau proprio

Revenir en haut Aller en bas

Xsara sport n°115 la suite nouveau proprio
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 8 sur 11Aller à la page : Précédent  1, 2, 3 ... 7, 8, 9, 10, 11  Suivant
 Sujets similaires
-
» Xsara sport n°115 la suite nouveau proprio
» Nouveau proprio d'un TCV2 de 2007
» La xsara sport N°302 de steph80
» kit carrosserie xsara sport phase 1
» xsara sport accidentée réssucitée et qui court en rallye

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Xsara :: Présentation des membres :: Les possesseurs de Xsara-
Sauter vers:
