 [TUTO] Fabrication de plage arrière simple pour xsara

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
balla
Nouveau membre
Nouveau membre


Masculin Nombre de messages : 11
Age : 26
Ville : ILE DE FRANCE
Date d'inscription : 12/01/2012

MessageSujet: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 02:59

Aujourd'hui je vous fait part d'un petit tuto en esperant qu'il rendra service a quelqun.
C'est parti!
Je me suis lancé dans la fabrication d'une plage arrière pour la zaza :d, je précise dès maintenant que mon but n'est pas de faire de la sono poussé, juste améliorer la qualité et le rendu sonore de l'install de base.
Autoradio I-Random 4*45w sans mécanique acheté 30e chez Auto.bacs.

Pour cela:
-Planche de medium 103x38x15 chez Le.Roy.Mer.lin (7e a la découpe)
-du cable hifi 10m (4.30e)
-de la moquette acoustique chez nortoto a 19e 140x75cm
-de la colle pour moquette toujours chez nortoto à 14e 400ml (colle tres éfficace)
-des haut parleur JBL 2voies coax 16.5cm chez Auto.bacs. 45w rms (135w max)
-des broches alimentation pour pc que j'ai récupéré au fond du placard
-8 vis

Les outils nécéssaire:
-Une scie sauteuse (j'ai utilisé une perceuse car je n'avais pas de scie sauteuse sur le coup)
-du scotch
-un fer a souder avec un peu d'etain
-un pistolet a colle avec euuh... de la colle :d
-de l'huile de coude

1/ Déssin et découpe des trous pour les hp:


2/ Malgré le nettoyage , j'ai mis un peu de scotch en renfort pour évité que de la fibre de bois vienne sur les membranes des hp (mieux vaut etre prévoyant Laughing ):


3/ On étale la moquette et on pose la planche dessus pour voir comment découper la moquette pour replier :


4/ Découpe de la moquette :


5/ On utilise la colle spéciale en spray , on asperge la planche et la moquette , puis on patiente quelque secondes et on plie comme voulu, j'ai gardé les chutes des découpe pour masquer le milieu Laughing :


6/ Résultat du collage, une plage arrière très lisse et sobre:


7/ Découpe des cercle dans la moquette qui déborde (intérieur):


8/ Découpe des cercle dans la moquette qui déborde (éxtérieure):

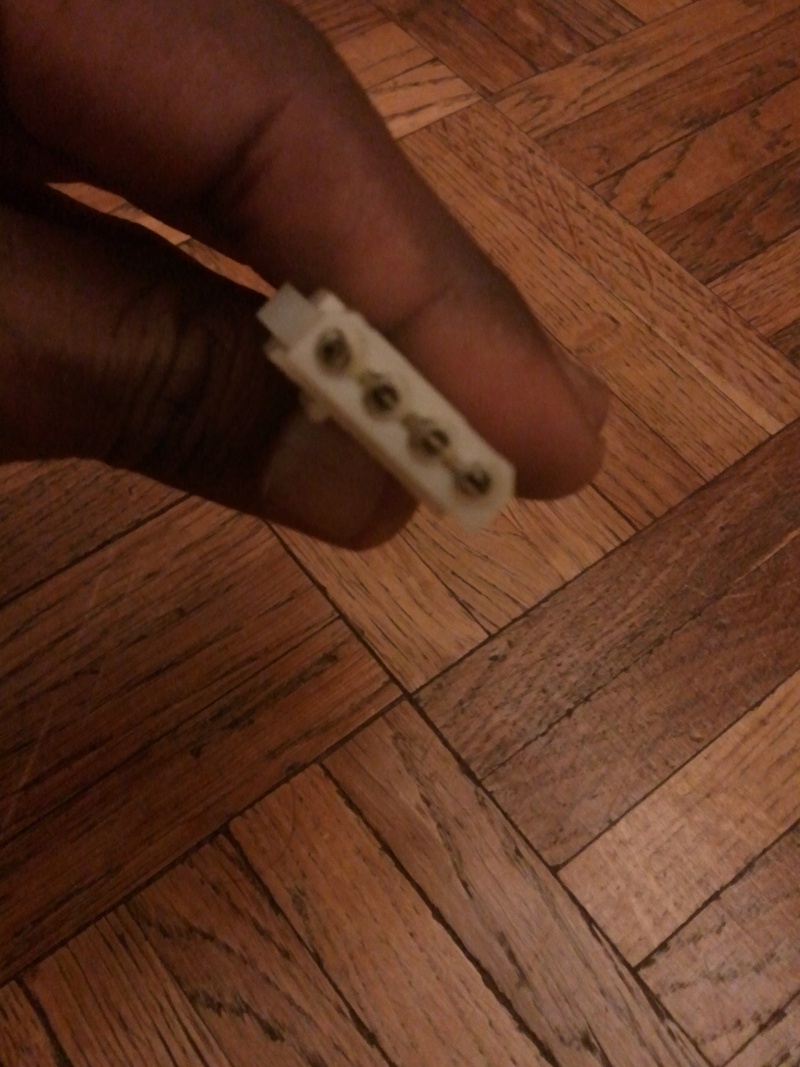

9/ Voici les connecteur que je vais utiliser pour pouvoir débrancher et rebrancher la plage arriere si nécéssaire (cela évitera de couper les cables Wink ), on me dira peut etre qu'il existe les conecteur speakon, mais mon but était de réduire le cout total et utiliser ce que je possède déja.:




10/ Aprés soudure des conecteur sur les cable coté autoradio et coté plage arriere :



connecteur plutot solide et ne se débranche pas facilement Wink

11/ Voici les vis que j'ai utilisé pour fixer les hp sur le bois :


12/ Voici les fameux Hp en question amour :


13/ On positionne les Hp sur la plage fabriqué et on verifie avant fixation que les prises sont bien du coté que l'on veut pour que les cable ne soient pas visibles :


14/ Voici les entretoises fournies avec, il servent de support pour les grilles:


15/ On pose les entretoises et on visse l'ensemble bois+hp+entretoise directement sans faire de trous pour une meilleur solidité

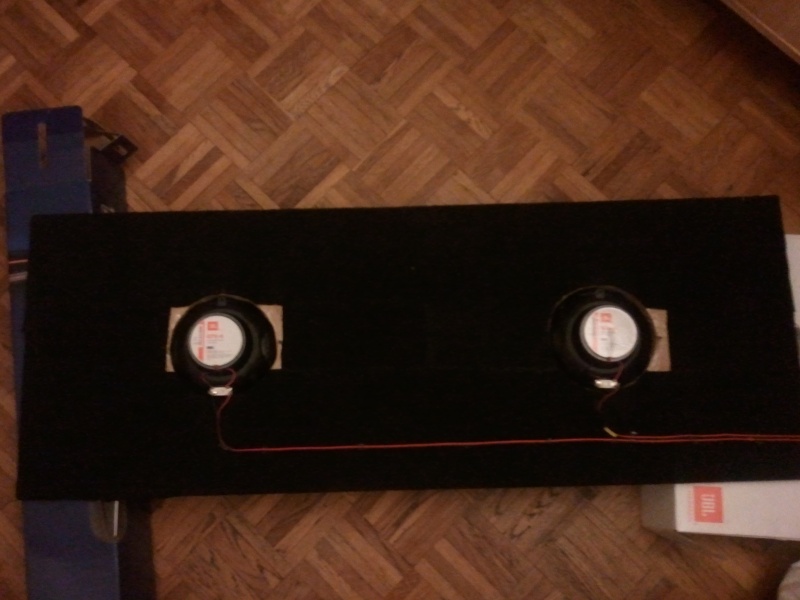

16/ Soudure des cables sur les Hp fixés et collage des cables avec le pistolet a colle :

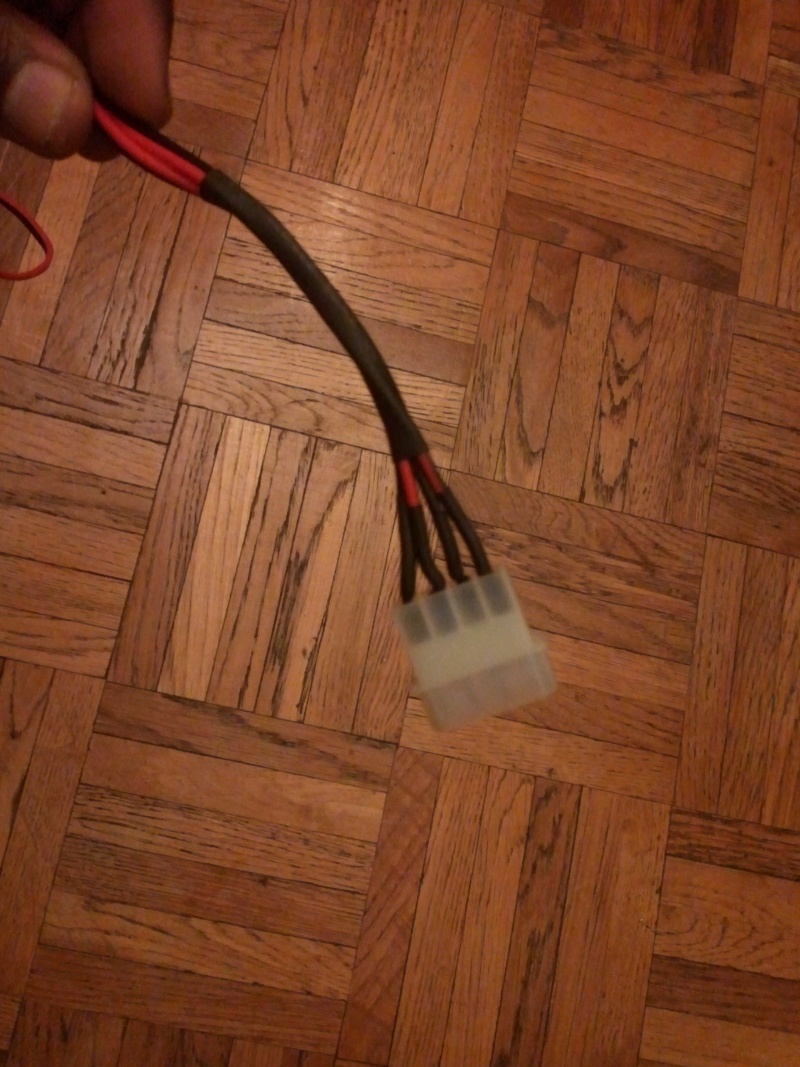

17/ Voici la broche de raccord maison :


18/On fixe les grilles qui se clipsent facilement et qui ne bougent pas Wink :


19/ Voila le résulat de la plage terminée :


20/ Je n'ai pas pris de photos dans la voiture, mais j'ai pu tester comme meme le rendu, très bon son, très bonne qualité sonore, bonne définition, pas de vibration, je suis vraiment satisfait du résultat. cheers lol!

:: d'avoir pris le temps de lire mon tuto . :chapeau l\'artiste:

Voici les photos comme promis:
ma zaza givrée:


coffre fermé

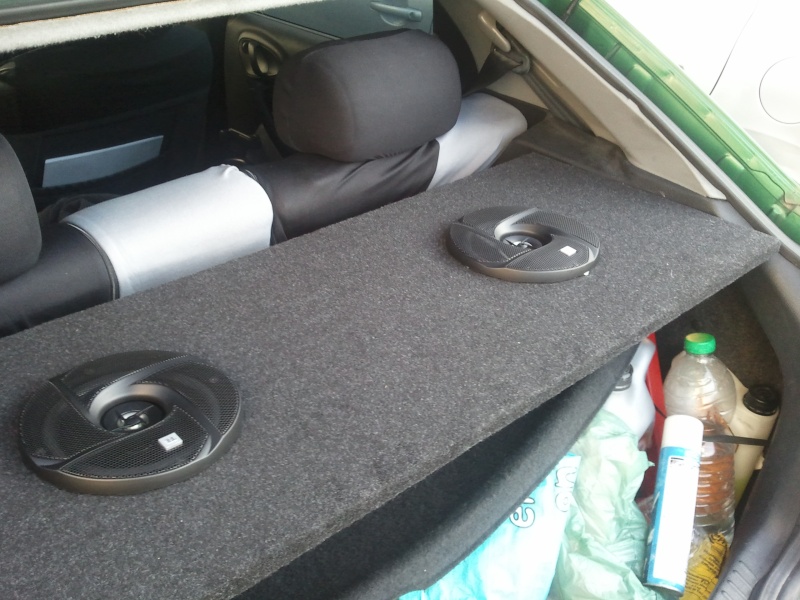

coffre ouvert:



vue de l'intérieur avec le hayon fermé, la plage arrière touche le plastique du hayon:



Dernière édition par balla le Mar 17 Jan 2012, 10:36, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rom1 du 42
Xsariste Medaillé
Xsariste Medaillé
avatar

Féminin Nombre de messages : 10032
Age : 34
Ville : bonson 42
Date d'inscription : 18/11/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 03:59

Beau tuto clair et bien expliqué bien illustré et ton travail est propre.
T'es sur que ta plage est pour Xsara car la mienne est très loin d'avoir cet forme?!?
À la vu du choix de ton autoradio on se doute que c'est pas pour faire de la sono poussé.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rom1185.skyrock.com/
rom1 du 42
Xsariste Medaillé
Xsariste Medaillé
avatar

Féminin Nombre de messages : 10032
Age : 34
Ville : bonson 42
Date d'inscription : 18/11/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 04:00

Est ce que souder les fils sur tes hp c'est zéro risque?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rom1185.skyrock.com/
Stefan
Membre Confirmé
Membre Confirmé
avatar

Masculin Nombre de messages : 463
Age : 29
Ville : 25
Date d'inscription : 08/04/2009

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 10:17

Souder les fils sur les HP n'est pas risqué mais il faut quand même avoir un minimum d'expérience afin qu'il n'y ai pas une goutte d'étain ou de flux qui tombe sur la membrane .

A mon avis, sa plage arrière ne doit pas entrer en contacte avec le coffre car celle que j'avais fait pour ma Xsara (donc une phase 2) n'était pas on plus de cette forme car il fallait suivre le coffre avec les déformations dues au moteur de lave glace (si je me rappel bien).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rom1 du 42
Xsariste Medaillé
Xsariste Medaillé
avatar

Féminin Nombre de messages : 10032
Age : 34
Ville : bonson 42
Date d'inscription : 18/11/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 10:21

Pour la soudure c'est plus la température qui me fait peur en plus certain hp sont équipé filtre.
C'est même sûre moi ma plage sur ma phase 1 n'a pas du tout cette forme.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rom1185.skyrock.com/
Stefan
Membre Confirmé
Membre Confirmé
avatar

Masculin Nombre de messages : 463
Age : 29
Ville : 25
Date d'inscription : 08/04/2009

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 10:28

Pour ce qui est de la température, les constances de temps thermique sont asses lente donc tu ne risque pas grand chose. Bien sur, il faut faire sa soudure "vite fait, bien fait" et ne pas rester avec le fer à souder dessus longtemps.

Les filtres sur les HP sont quelque composant passif donc il ont bien été soudé un jour Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rom1 du 42
Xsariste Medaillé
Xsariste Medaillé
avatar

Féminin Nombre de messages : 10032
Age : 34
Ville : bonson 42
Date d'inscription : 18/11/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 10:30

Ha oui pas fau ils ont bien été soudé.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rom1185.skyrock.com/
balla
Nouveau membre
Nouveau membre


Masculin Nombre de messages : 11
Age : 26
Ville : ILE DE FRANCE
Date d'inscription : 12/01/2012

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 23:49

alors a tous pour votre avis,
en gros
le noir c la plage fabriquer , le noir+rouge c l'origine (juste la forme),
j'ai choisi cette forme pour la simplicité d'usinage.

en effet il faut faire attention a ne pas faire tomber d'etain sur les hp Wink un petit coup vite fait bien fait et sa accroche du solide.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rom1 du 42
Xsariste Medaillé
Xsariste Medaillé
avatar

Féminin Nombre de messages : 10032
Age : 34
Ville : bonson 42
Date d'inscription : 18/11/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 23:56

Mais du coup c'est pas ajuster c'est pas jolie.
Et c'était beaucoup plus compliqué a faire à la bonne taille?
Perso je prend ma plage la pose sur ma planche de médium trace puis coupe et terminè.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rom1185.skyrock.com/
balla
Nouveau membre
Nouveau membre


Masculin Nombre de messages : 11
Age : 26
Ville : ILE DE FRANCE
Date d'inscription : 12/01/2012

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Dim 15 Jan 2012, 23:59

pour eclaircir les doutes , je posterais une photo de la plage sur la voiture Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rom1 du 42
Xsariste Medaillé
Xsariste Medaillé
avatar

Féminin Nombre de messages : 10032
Age : 34
Ville : bonson 42
Date d'inscription : 18/11/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Lun 16 Jan 2012, 00:01

Pourquoi tu dis simplicité d'usinage?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rom1185.skyrock.com/
balla
Nouveau membre
Nouveau membre


Masculin Nombre de messages : 11
Age : 26
Ville : ILE DE FRANCE
Date d'inscription : 12/01/2012

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Lun 16 Jan 2012, 00:02

en effet c'est pour cela que j'ai précisé que c'était une plage simple, de plus en début de tuto , j'ai indiquer que je ne possède pas de scie sauteuse , d'ou la difficulté .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
balla
Nouveau membre
Nouveau membre


Masculin Nombre de messages : 11
Age : 26
Ville : ILE DE FRANCE
Date d'inscription : 12/01/2012

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Lun 16 Jan 2012, 00:03

d'usinage, je sous entendais , fabrication, découpe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rom1 du 42
Xsariste Medaillé
Xsariste Medaillé
avatar

Féminin Nombre de messages : 10032
Age : 34
Ville : bonson 42
Date d'inscription : 18/11/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Lun 16 Jan 2012, 00:04

Et ta fais sa comment avec ta perceuse?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rom1185.skyrock.com/
rom1 du 42
Xsariste Medaillé
Xsariste Medaillé
avatar

Féminin Nombre de messages : 10032
Age : 34
Ville : bonson 42
Date d'inscription : 18/11/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Lun 16 Jan 2012, 00:06

Tu feras aussi une photo le coffre fermé pour voir le jour.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rom1185.skyrock.com/
balla
Nouveau membre
Nouveau membre


Masculin Nombre de messages : 11
Age : 26
Ville : ILE DE FRANCE
Date d'inscription : 12/01/2012

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Lun 16 Jan 2012, 00:07

j'ai tracer un cercle puis g fais d trous en suivant le cercle puis le morceau du milieu est venu tout seul Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
balla
Nouveau membre
Nouveau membre


Masculin Nombre de messages : 11
Age : 26
Ville : ILE DE FRANCE
Date d'inscription : 12/01/2012

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Lun 16 Jan 2012, 00:07

mes vitres sont teintés, on ne voit quasi rien de l'extérieur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Stefan
Membre Confirmé
Membre Confirmé
avatar

Masculin Nombre de messages : 463
Age : 29
Ville : 25
Date d'inscription : 08/04/2009

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Lun 16 Jan 2012, 18:31

balla a écrit:
j'ai tracer un cercle puis g fais d trous en suivant le cercle puis le morceau du milieu est venu tout seul Smile

Je connais, j'ai fait la même chose pour ma plage (j'avais plus de scie sauteuse sur le moment^^)

Pour faire la forme exacte de la plage arrière (la mienne était une phase II, je ne sais pas si c'est pareil pour les phase I) il faut faire l'arrondi comme tu l'a indiqué sur ton dessin puis faire une découpe pour le moteur d'essuie glace et il faut que l'arrondi soit incliné à 20° vers le haut sur 10 cm environs.
Je précise que je ne suis pas sûr du tous des valeurs car ça fait plusieurs années que j'ai fait ma plage arrière.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
balla
Nouveau membre
Nouveau membre


Masculin Nombre de messages : 11
Age : 26
Ville : ILE DE FRANCE
Date d'inscription : 12/01/2012

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Mar 17 Jan 2012, 10:37

sujet mis a jour, les photos sont ajoutés dans le premier post Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
le bleu
ModérateurModérateur
avatar

Masculin Nombre de messages : 14140
Age : 27
Date d'inscription : 22/10/2010

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Mar 17 Jan 2012, 10:44

ha nikel sa
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Diloo
ModérateurModérateur
avatar

Masculin Nombre de messages : 9396
Age : 28
Ville : Besançon, parfois Morteau, mais toujours dans le Doubs
Date d'inscription : 02/06/2009

MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara   Mar 17 Jan 2012, 13:48

Stefan a écrit:
balla a écrit:
j'ai tracer un cercle puis g fais d trous en suivant le cercle puis le morceau du milieu est venu tout seul Smile

Je connais, j'ai fait la même chose pour ma plage (j'avais plus de scie sauteuse sur le moment^^)

Pour faire la forme exacte de la plage arrière (la mienne était une phase II, je ne sais pas si c'est pareil pour les phase I) il faut faire l'arrondi comme tu l'a indiqué sur ton dessin puis faire une découpe pour le moteur d'essuie glace et il faut que l'arrondi soit incliné à 20° vers le haut sur 10 cm environs.
Je précise que je ne suis pas sûr du tous des valeurs car ça fait plusieurs années que j'ai fait ma plage arrière.

:plus un:

mais il faut une scie sauteuse inclinable pour le faire, plus percer, mettre des tiges en bois (je sais plus le nom) et coller^^

___________________________________________

DWAAAAAAAAA!!!!!

fumier power!

"Même si on arrivait à allonger le bras suffisamment pour écarter les nuages,
traverser le ciel, et toucher la lune...
même ainsi on ne pourrait toucher la vérité."



Modo en mousse
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: [TUTO] Fabrication de plage arrière simple pour xsara

Revenir en haut Aller en bas

[TUTO] Fabrication de plage arrière simple pour xsara
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [TUTO] Fabrication de plage arrière simple pour xsara
» Comment tirer des câbles pour la plage arrière d'une Xsara?
» Plage arrière, qu'en faire ?
» [tuto] remplacement moquettes plage arrière
» Plage arrière sur un verso executive 7 places.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Xsara :: Les Tutoriels et Astuces (sono, mécanique, carrosserie, etc.) :: Sono :: Les tutoriaux-
Sauter vers:
